門禁系統，又稱之為進出口自動控制系統，是對關鍵地區或安全通道的進出口進行管理方法與操縱的系統軟件。伴隨著時代的發展趨勢，它已不限于簡易的對防盜鎖或鎖匙的管理方法，反而是集自動檢索技術應用和現代化管理技術性與一體的新式智能化安全性智能管理系統，已作為安全防護系統軟件中極其重要的一部分，被廣泛運用中智能化商務大廈、公司辦公室、酒店等場所?，F(xiàn)階段，門禁系統的操縱方式關鍵有：指紋驗證、面部識別、虹膜識別技術和感應卡等。前3種方法都?xì)w屬于生物識別技術的技術性，是以身體某一部分的特點為鑒別平臺和方式，其唯一性和不能拷貝性選擇了其是最安全可靠的身份認證方式，但其價格比較貴，無法普及化，且牽涉到私人信息，只可用于高端和絕對機密的場地。

??感應卡是無線網絡射頻識別技術和感應卡技術相結合的物質，其具備操作簡易、維護保養不便等特性。

??為了更好地提升門禁系統的現代化管理和實時監控工作能力，詳細介紹了一種根據Web技術性的門禁系統。系統軟件使用無線網絡射頻識別技術，當讀寫器的頻射范疇內發生非接觸式IC卡時，讀卡器并將信息根據串口通訊傳輸給服務器虛擬機有關的數據處理方法，并搭建了根據C/S方式的管理系統，管理人員可根據Web網頁對門禁控制器查看和操縱，進而合理地保證在網絡的任意部位對信息的實時監控系統。

??1 系統架構圖

??系統軟件選用非接觸式IC卡，運用無線網絡射頻識別技術技術性RFID檢驗IC卡，當IC卡挨近讀寫器時，讀寫器能確切地對其鑒別，并將其系列號發給主控芯片器和PC機，根據應用軟件聯接后臺管理數據庫查詢獲得與該信用卡卡號相匹配的客戶信息。

??若此卡已開展申請注冊，則進行認證并通告控制板打開門，并記錄表號和開門時間，相反則禁止通行標志并告知用戶離去。

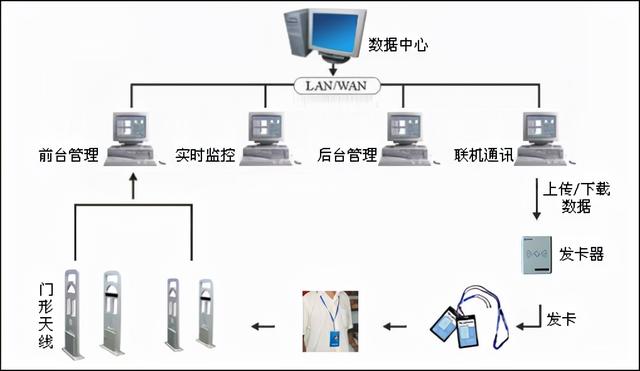

??系統軟件由rfid標簽、讀寫器、串口通信、網絡服務器和客戶終端設備五一部分構成。如圖所示1所顯示。讀寫器是系統軟件的關鍵，其根據射頻信號與IC卡(rfid標簽)通訊，進行讀卡器、儲存和傳送數據的工作中，其能夠單獨工作中，也可連接網絡工作中。

銓順宏RFID：根據RFID的門禁系統計劃方案

??網絡服務器和局端中間選用C/S構造，系統軟件與數據庫查詢SQLSERVER2000聯接根據ADO目標完成，二者根據局域網絡完成互連。在網站管理員授于授權的情形下，客戶均能夠查看、統計分析、打印出智能管理系統的全部有關記錄。

?2 硬件開發

??2.1 硬件配置總體方案設計

??頻射讀寫器是系統軟件的關鍵，由主控芯片電源電路、頻射讀寫電源電路、天線耦合電路和天線等電源電路構成，承擔對射頻信號的處置和數據信息的傳送，進行對IC卡系列號載入的每日任務。

??rfid標簽，即感應卡，由IC卡片、磁感應天線構成，封裝在一個規范的PVC卡里，集成ic以及天線無其他露出一部分。信用卡不用開關電源，在一定區域內挨近讀寫器時，根據天線的傳送來進行信息的讀寫實際操作。

銓順宏RFID：根據RFID的門禁系統計劃方案

??天線的功效便是造成磁通量，為信用卡給予開關電源，在讀寫器和信用卡中間傳輸信息。天線的合理磁場范疇便是系統軟件的合理工作中地區。

??讀寫集成ic選擇Philips生產制造的用以讀寫Mifare1卡的專用型集成icMFR500,輸出功率為13.56MHz。

??主控芯片器由AT89S52單片機以及外圍電路構成，承擔操縱讀寫控制模塊.與PC機間的上位機和對外圍設備的操縱實際操作。在其中單片機對讀寫控制模塊的操作方法便是根據操縱MFRC500來完成對Mifare1卡的實際操作。

??它是單片機與IC卡中間傳輸數據的公路橋梁。

??2.2 射頻電路設計方案

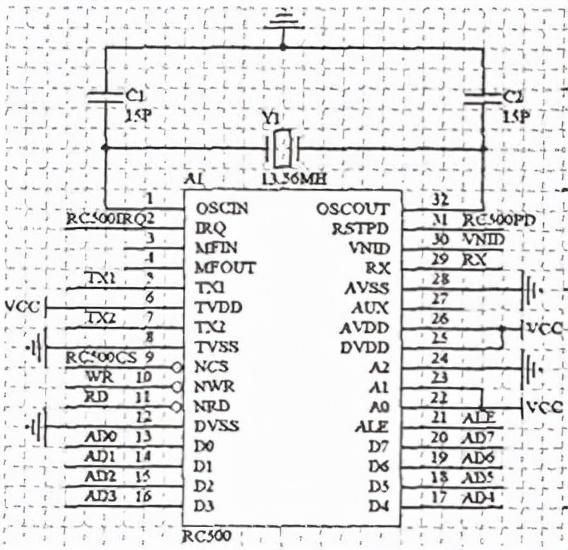

??射頻電路的核心內容是讀寫集成icMFRC500,它是單片機與IC卡中間傳輸數據的公路橋梁。其與單片機的連接如圖所顯示。

銓順宏RFID：根據RFID的門禁系統計劃方案

??單片機對讀寫集成ic選用終斷操縱方法，終斷操縱口INT0與MFRC500的IRQ腳相接。MFRC500內部有64個存儲器，單片機根據往存儲器里載入操縱指令來對其開展配備和實際操作，在其中斷電檢驗?zāi)_位RSTPD聯接單片機P2.0腳，NCS腳聯接P2.7腳，NWR.NRD各自聯接至單片機讀寫端口號WR.RD腳，數據信息口D0~D7連引至單片機P0口石英石晶振電路造成13.56MHz的輸出功率，L1.L2.C5.C6組成的帶通濾波器用以抑止時鐘電路與此同時發生的高次諧波。接受電源電路由R1.R2.C3.C4構成，選用MFRC500內部造成的VNID電勢差做為RX腳的鍵入電勢差，為了更好地降低影響，VIND腳聯接一電容器C3到地，且務必在RX和VNID中間聯接一個高壓分壓器(R1)，最好是仍在天線電磁線圈和反壓器中間連接起來一個電容器(C4)。為了更好地得到更快的特性，在PCB電路板覆銅時，這種元器件應緊貼MFRC500集成ic天線腳位RX.TX1.TX2。

??2.3 天線電路原理

??為了更好地得到平穩靠譜的射頻信號，天線的特性尤為重要，其立即影響到了讀寫器的功效間距和敏感度。天線的特性與其說品質因素Q相關，Q與天線的立體幾何樣子、尺寸、圈等數要素相關。

??控制系統設計的是近距藕合式IC卡，天線制做采用PCB天線，即立即在PCB板上制做天線線路板，該法可靠性不錯。

??天線連接到讀寫集成ic時，必須另加配對電源電路。對系統天線開展了大體估計，并根據更改配對電源電路的電容器值，以達到最好的讀寫間距。

銓順宏RFID：根據RFID的門禁系統計劃方案

??3 軟件開發

??系統包含下位機和上位機軟件智能管理系統2個一部分。在其中下位機以AT89S52單片機為關鍵，完成對讀寫器的載入.門禁系統的調節和串口通訊。選用的編程軟件是C語言，c語言編譯器是KeilC51。上位機軟件管理系統軟件運作在網絡服務器上，選用VisualC 6.0和SQLSever2000開展管理信息系統和后端開發，包含串口通訊.監管管理方法和信息公布三一部分。在其中監管管理系統軟件用以完成新用戶注冊.查詢記錄.刪掉等每日任務，信息公布用以管理人員根據web網頁來查詢門禁系統的日志紀錄等工作中。

??3.1 下位機軟件開發

??手機軟件運作在單片機上，進行對信用卡卡號的載入、防盜鎖及附設電源電路的調節和串口通訊。如圖所示5所顯示的流程表。手機軟件關鍵是完成MFRC500與Mifare1卡中間的通訊，通訊需遵循ISO14443TYPEA規范傳輸協議。讀卡器全過程務必嚴苛依照固定不動的次序開展，即校準回復防撞擊選卡驗證讀寫卡。因為此卡是可寫式，只需讀取卡的系列號就可以，不需對相對應磁道做寫實際操作，故可忽視驗證這一步。

??3.2 上位機軟件設計方案

??在VC 6.0程序編寫自然環境下，運用CSerialPort類來完成串口通信，接受推送而成的IC卡系列號，然后根據ADO技術性瀏覽數據庫查詢獲得此卡相匹配的客戶信息開展認證解決。

??系統軟件根據SQLSERVER2000開展后端開發，管理人員進到系統軟件務必鍵入賬號和登陸密碼，以阻攔非網站管理員不法登錄系統。以后管理人員可進行對信用卡卡號信息的申請注冊.查看.改動和刪掉等工作中，并將到訪信息(客戶和行駛時間)紀錄在數據庫系統中，便于開展數據分析和查找等。監管管理系統軟件的程序模塊如圖顯示。

銓順宏RFID：根據RFID的門禁系統計劃方案

??信息公布控制模塊根據ASP.net完成，完成全過程主要是根據ado.net載入SQLServer數據庫查詢的監測管理方法信息表，制成信息網站發布布署到IIS網絡服務器，那樣，客戶就可以以瀏覽網頁頁面的方式在一切部位查詢系統軟件信息和門禁系統紀錄。
