隨著人工智能（AI）技術的飛速發展，其應用邊界不斷拓寬，從簡單的圖像識別到復雜的自然語言處理，再到自動駕駛、智能制造等前沿領域，AI正以前所未有的速度改變著我們的世界。

在這場AI革命中，深度學習作為其核心驅動力，不斷推動著算法與模型的革新，同時也對計算資源提出了更為嚴苛的要求。

誕生于1985年的FPGA雖然問世時間不長，但已經憑借“可編程”的獨特優勢，在百花齊放的芯片浪潮中奪得一席之地，成為GPU芯片的又一勁敵。

01

FPGA的特點

FPGA芯片是基于可編程器件（PAL、GAL、CPLD）發展而來的，是半定制化、可編程的集成電路。FPGA主要有三大特點：

可編程靈活性高

無論是CPU、GPU、DSP、Memory還是各類ASIC芯片，在芯片被制造完成之后，其芯片的功能就已被固定，用戶無法對其硬件功能進行任何修改。而FPGA芯片在制造完成后，其功能并未固定，用戶可以根據自己的實際需要，將自己設計的電路通過FPGA芯片公司提供的專用EDA軟件對FPGA芯片進行功能配置，從而將空白的FPGA芯片轉化為具有特定功能的集成電路芯片。

每顆FPGA芯片均可以進行多次不同功能配置，從而實現不同的功能，具有高度靈活性。

開發周期短

在邏輯芯片里面，如ASIC制造流程包括邏輯實現、布線處理和流片等多個步驟；而FPGA無需布線、掩膜和定制流片等，芯片開發大大簡化。一般邏輯芯片，如ASIC、DSP、SOC等，開發周期需要14—24個月，甚至更長，而FPGA則只需要6—12個月，比其他芯片開發周期減少55%的時間。

正如全球FPGA第一大廠商Xilinx（賽靈思）認為，更快比更便宜重要，產品晚上市6個月，5年內將減少33%的利潤，每晚四周等于損失14%的市場份額。

并行計算效率高

FPGA屬于并行計算，也即一次可執行多個指令算法。而傳統的ASIC、DSP、CPU都是串行計算，一次只能處理一個指令集。因此在部分特殊任務中，F(xiàn)PGA的并行計算效率比串行計算效率更高。

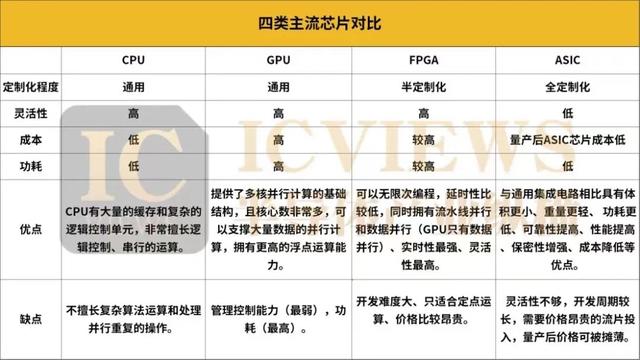

CPU、GPU、ASIC和FPGA是四種計算機處理器類型，不同處理器有著獨特的優勢。

FPGA與主流芯片的對比

CPU的邏輯運算單元（ALU）較少，控制器（control）占比較大；GPU的邏輯運算單元（ALU）小而多，控制器功能簡單，緩存也較少。架構的不同使得CPU擅長進行邏輯控制、串行計算，而GPU擅長高強度的并行計算。GPU單個運算單元處理能力弱于CPU的ALU，但是數量眾多的運算單元可以同時工作，當面對高強度并行計算時，其性能要優于CPU?，F(xiàn)如今GPU除了圖像處理外，也越來越多地運用到別的計算中。

可以說，CPU更像是一個有多種功能的優秀領導者。它的優點在于調度、管理、協調能力強，計算能力則位于其次。而GPU相當于一個接受CPU調度的“擁有大量計算能力”的員工。

ASIC即專用集成電路，指應特定用戶要求和特定電子系統的需要而設計、制造的集成電路。ASIC的特點是面向特定用戶的需求，ASIC在批量生產時與通用集成電路相比具有體積更小、功耗更低、可靠性提高、性能提高、保密性增強、成本降低等優點。

基于ASIC開發人工智能芯片更像是電路設計，需要反復優化，需要經歷較長的流片周期，故開發周期較長。

量產后ASIC人工智能芯片成本及價格較低。雖然相較于FPGA，ASIC人工智能芯片需要經歷較長的開發周期，并且需要價格昂貴的流片投入，但是這些前期開發投入在量產后會被攤薄，所以量產后，ASIC人工智能芯片的成本和價格會低于FPGA人工智能芯片。

受益于與眾不同的架構，F(xiàn)PGA的可編程屬性使其相比其他處理器，在算力、成本、功耗之間更能取得平衡。

02

FPGA迎來爆發時刻

FPGA由于具備可編程靈活性高、開發周期短以及并行計算效率高的特點，使得FPGA的應用場景特別廣泛。

通信是目前FPGA規模最大的應用市場。FPGA在通信領域的應用包括網絡交換、通信協議轉換、流量控制等。它可以用于實現高效數據處理和大規模的射頻中繼等。例如，在5G通信技術中，F(xiàn)PGA被用于基站的信號處理和數據處理，提高了通信系統的性能和穩定性。

工業領域是FPGA芯片的主要應用市場之一。FPGA在工業領域主要應用于視頻處理、圖像處理、數控機床等領域?qū)崿F(xiàn)信號控制和運算加速功能。例如，在自動化生產線中，F(xiàn)PGA被用于控制機械臂的運動和協調各個設備的運作。

數據中心是FPGA芯片的新興應用市場之一。在數據中心運算處理領域，F(xiàn)PGA芯片主要用于硬件加速。相比于CPU，F(xiàn)PGA芯片由于其無指令、無需共享內存的體系結構，能夠同時提供強大的計算能力和足夠的靈活性；相比GPU，F(xiàn)PGA芯片在數據中心具有低延遲及高吞吐的優勢；相比ASIC，F(xiàn)PGA芯片可在靈活性、開發時間等方面達到出色的平衡。

隨著電動汽車興起，FPGA在汽車中的應用越來越廣泛。汽車電子行業對FPGA的需求主要來自ADAS（智能感知系統）和AV（自動駕駛汽車）。比如：FPGA芯片可用于控制和驅動電動汽車電機控制系統，連接駕駛系統、儀表盤、雷達、超聲波傳感器等各種車載設備，實現激光雷達、毫米波雷達等信號處理和控制。在視頻橋接和融合領域，F(xiàn)PGA芯片可用于實現多個圖像傳感器的信號橋接、3D環視視頻融合、倒車輔助視頻、輔助駕駛視頻等功能。在輔助駕駛和自動駕駛領域，F(xiàn)PGA芯片可用于實現機器視覺與目標檢測等各種功能。

在人工智能時代，AI的算法不斷推陳出新，對于硬件的算力和靈活度要求很高，FPGA的靈活性剛好符合AI的特性。FPGA主要被用作矩陣乘算法的加速器和神經網絡加速器的執行器。它可以實現低延遲的計算和高性能的運算，為人工智能的發展提供了強大的硬件支持。例如，在深度學習領域，F(xiàn)PGA被用于加速神經網絡的推理和訓練過程，提高了人工智能系統的處理速度和能效。此外，隨著異構計算融合等形式越來越受推崇，F(xiàn)PGA+CPU等架構也給AI帶來更多的潛在優勢。

03

國際FPGA競爭格局

全球FPGA市場主要被賽靈思（已被AMD收購）和Intel兩家海外企業雙寡頭壟斷，在2019年，兩家合計占據了全球市場份額的85%以上。由于技術壁壘高、更新?lián)Q代速度快，全球FPGA市場高度集中，國內廠商占比較低。

AMD產品已進入7nm復雜異構

AMD（Xilinx）FPGA相關產品矩陣主要包括：四大FPGA產品系列（VIRTEX、KINTEX、ARTIX、SPARTAN），以及集成度更高的兩大自適應SoC（AdaptiveSoC）系列（ZYNQ、VERSAL）。

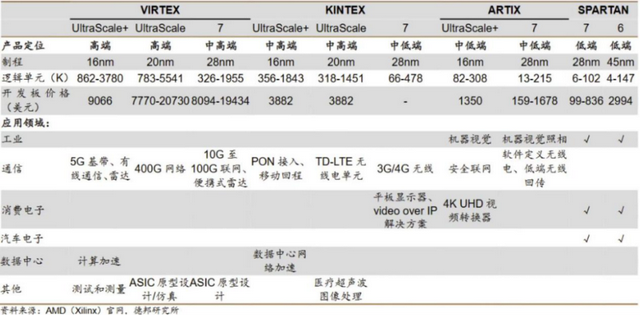

AMD（Xilinx）FPGA高/中/低端產品系列對比

從芯片制程來看，主要有UltraScale+（16nm）、UltraScale（20nm）、7系列（28nm）和6系列（45nm）四大類，VERSAL則是整體升級為7nm制程。

從芯片架構來看，F(xiàn)PGA單芯片向更先進工藝、更高速電路結構、復雜異構SoC系統發展，AMD的VERSAL系列產品中集成了PCIe、Ethernet通信協議以及AI引擎、NoC架構等。

從產品價格來看，隨著產品定位從低端走向高端，F(xiàn)PGA容量等指標不斷提升，通信架構逐漸升級，對應開發板的價格也從數百美元逐步上漲到一萬多美元。

從應用領域來看，數據中心等高端應用所適用的FPGA芯片大多為高端FPGA產品線，僅有少部分中高端FPGA也能夠滿足數據中心網絡加速需求。

英特爾：高端已大量出貨，低功耗系列即將推出

今年3月，英特爾將其可編程解決方案事業部（PSG）獨立運營，并以Altera的品牌形象重新呈現。新成立的Altera制定了全新的發展戰略，旨在通過聚焦高性能FPGA市場來鞏固并擴大其市場地位，同時積極開拓中低端FPGA市場，以吸引更廣泛的客戶基礎并拓展發展空間。

Agilex FPGA和SoC FPGA家族基于英特爾 10納米制程節點構建，可提高性能并降低功耗。

Agilex9 FPGA和SoC FPGA為目標應用提供前所未有的功能和優化，超越了主流可編程邏輯的極限。目前已實現規?；a(chǎn)。這款產品憑借業界領先的數據轉換器，尤其適用于需要處理高帶寬混合信號FPGA的應用場景。

Agilex7 FPGA和SoC FPGA是一款高性能FPGA，提供業界領先的架構和I/O速度，是大多數帶寬密集型和計算密集型應用的理想之選。英特爾Agilex 7的邏輯結構性能功耗比，對比競爭對手的7nm節點FPGA，提升約2倍。

Agilex 7器件采用先進的10納米SuperFin技術（F系列和I系列）、英特爾7技術（M系列）和第二代英特爾Hyperflex FPGA架構。這款產品的應用領域包括數據中心、網絡、國防和工業。

Agilex 5是一款針對需要高性能、低功耗和小尺寸的應用進行了優化的中端FPGA。該產品現已全面上市。

英特爾Agilex 5是首批支持LPDDR4、LPDDR5（+DDR4、DDR5）的FPGA、首批配備AI張量塊的產品，擁有首個非對稱多核應用處理器系統（2xArm A76、2xArm A55），可提升在邊緣端AI推理能力。其E系列進行了功耗和尺寸優化，對比16nm競品，性能功耗比提升1.6倍；D系列進行了性能優化，對比7nm競品，性能功耗比提升2倍。

Agilex 3即將問世，該產品系列具有更小的外形尺寸以及功耗和成本優化。這款產品旨在為云計算、通信和智能邊緣應用中的低復雜度功能提供領先的低功耗FPGA系列產品。

綜上所述，Altera的產品線日益完善，其中Agilex 9正處于規模化生產階段，Agilex 7的F系列和I系列設備已投入生產，Agilex 5已全面上市，而即將推出的Agilex 3將滿足云、通信和智能邊緣應用對低復雜度、低功耗FPGA的需求。

04

國產之爭愈發激烈

目前，本土FPGA廠商和海外龍頭的差距客觀存在，有充分的追趕空間。

國內外廠商的差距

首先看一下國產廠商與國際廠商當前的差距。

從FPGA的容量來看，目前國產民用FPGA最高水平能做到約400k邏輯單元，而目前全球容量最大的FPGA為AMD在2023年6月27日推出的VP1902（VersalPremium），邏輯單元數高達18,507k，是國內的46倍。

從制程上看，目前國產最先進制程在14/16nm，而Xilinx在2018年便發布了7nm的異構FPGA產品Versal。

從收入來看，中國主要的FPGA公司有紫光同創、安路科技、復旦微電、高云半導體、國微電子、易靈思、西安智多晶、京微齊力等。中國作為全球FPGA市場的重要組成部分，2022年市占率在1/3左右，但在供應鏈側，國產FPGA芯片的全球市占率卻不足10%。

從下游應用看，目前最高端的FPGA兩大領域——原型驗證、數據中心加速計算仍未有國產FPGA能夠進入。

從毛利率看，目前國產FPGA集中于在消費電子領域進行中低容量的替代，相比大容量FPGA市場的進入壁壘相對較低，出現了一定程度的“內卷”，典型毛利率在35%—40%之間，而AMD在高端FPGA市場競爭優勢突出，近10年毛利率基本維持在65%以上，近3年更是接近70%。

國產廠商技術進步迅速

中國FPGA產業雖起步晚，但近年來發展迅速。

在市場側驅動和國家政策的扶持下，本土FPGA企業不斷發力，在技術和市場兩方面都取得了不小的成績。

目前中國廠商的低容量FPGA技術已發展較為成熟。低容量 FPGA的邏輯單元<100k，要求極致的低成本和低功耗，主要集中在55nm、40nm和28nm這三個節點。

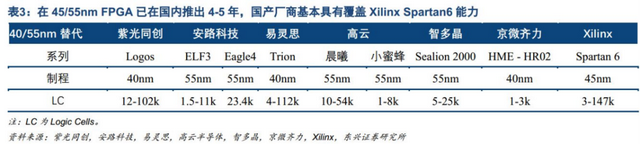

國產廠商大部分在2019年及之前就推出了此類產品，它也往往是本土FPGA廠商的第一代產品。例如，紫光同創的Logos系列在2017年推出，為40nm的低功耗、低成本FPGA，邏輯單元在12-102k之間；安路科技的55nm的Eagle4在2016年推出，邏輯單元20k，主要用于伺服控制、高速圖像接口轉換的領域；高云半導體的55nm的FPGA小蜜蜂（LittleBee）在2016年推出，是公司第一代產品，邏輯單元數在1-8k。

在 28nm的中低容量市場，中國FPGA廠商也已經具備成熟的產品。中容量FPGA主要指邏輯單元在100k-500k的FPGA，主要應用集中在無線通信的空口側、工業、汽車、A&D領域，中容量市場不追求最高的性能，性能和功耗同等重要，對成本亦有一定要求。比如紫光同創、安路科技、智多晶均在2020年推出了28nm的FPGA產品，主要對標Xilinx的7系列產品等。

此外還有部分廠商推出22nm 的 FPGA，以實現替代部分28nm 的中低容量 FPGA。比如高云在 2022 年 9 月推出的 Aurora V，是其 22nm 的 FPGA 產品，邏輯單元數為 138k。

500K 以上的高容量 FPGA 是目前國產替代的難點。需要本土公司在硬件架構、EDA軟件、IP性能等方面深入發展。其中，最重要的是解決EDA軟件在大規模FPGA的布局布線問題。

國產FPGA營收大幅增長

再看國產FPGA廠商的營收情況。

安路科技作為國內FPGA領域的領軍企業，2018、2019年，安路科技營業收入只有2852.03萬元、1.22億元。之后在2021年、2022年其業績出現翻倍增長。

根據公開數據，2020年安路科技的FPGA業務收入為2.8億元，隨后幾年持續攀升。到2021年，其FPGA業務收入增長至6.42億元，同比增長超過一倍。到2022年，這一數字更是增長至9.89億元，顯示出強勁的市場增長勢頭。

安路科技的毛利率同樣表現優異。從2020年到2022年，其毛利率分別為34.05%、34.18%和39.13%，呈現出穩步上升的趨勢。特別是在FPGA業務領域，其毛利率在2022年達到了39.13%。

復旦微作為國內老牌IC設計企業，在FPGA領域同樣表現出色。近年來，其FPGA業務收入持續增長。2020年，復旦微的FPGA業務收入為2.04億元；到2021年，這一數字增長至4.27億元；而到了2022年，更是達到了7.81億元，顯示出公司在FPGA市場中的強勁競爭力。

復旦微的毛利率同樣處于較高水平。從2020年到2022年，其FPGA業務毛利率分別為82.56%、84.71%和84.7%，保持了較高的穩定性和盈利能力。這主要得益于公司強大的技術實力和完善的產品線布局。

05

國產FPGA廠商機遇眾多

目前FPGA國產化有兩大有利條件：一是近年國產FPGA廠商收到的政府補助金額較大，體現國家對FPGA 國產化的強烈扶持態度。二是28nm生命周期比以往代際更長，給了國產廠商較為充分的追趕空間。

從已披露數據來看，2018年—2022年5年間，國產FPGA廠商每年均收到了千萬級甚至上億的政府補助。2022年，安路科技、復旦微、紫光國微計入當期損益的政府補助金額分別為人民幣3000萬+、6000萬+和1.7億元。而主要產品為CPU的龍芯中科2022年政府補助金額為1.9億元，主營產品為CPU和DCU的海光信息為6000萬+，景嘉微為3000萬+。根據WSTS數據，2022年微處理器市場規模508億美元，是FPGA市場規模的6倍。對比其它品類的數字芯片公司，F(xiàn)PGA公司收到的政府補助金額依然較大，體現出國家對FPGA的強烈扶持意愿。

此外，作為典型的數字芯片，F(xiàn)PGA生命周期一般只有10—15年（而模擬芯片可以高達20年以上），快速迭代的特征使其收入的頂峰往往發現在推出之后的第4—5年，60%收入在前6年發生，隨后是量價齊跌的市場。因此，市場玩家必須努力競逐制程領先，因?yàn)橹瞥搪浜髲S商往往無法取得足夠的收入以支撐下一代產品的開發。而28nm生命周期比以往代際更長，這正給了國產廠商較為充分的追趕空間。

未來，F(xiàn)PGA芯片市場將繼續保持快速增長態勢。隨著5G、物聯網、人工智能等技術的不斷發展，F(xiàn)PGA芯片將在更多領域發揮重要作用。同時，隨著國產FPGA芯片技術的不斷進步和市場份額的逐步提升，國內FPGA芯片市場也將迎來更加廣闊的發展空間。

據 Frost&Sullivan 預測，預計 2025 年全球 FPGA 市場規模將超過 125 億美元，國內市場規模將從 2022 年的 208.8 億人民幣提升至 2025 年的 332.2 億人民幣，三年 CAGR 約 17%。

總的來說，F(xiàn)PGA芯片市場是一個充滿機遇和挑戰的市場。隨著技術的不斷進步和應用領域的不斷拓展，F(xiàn)PGA芯片將在更多領域發揮重要作用，并推動相關產業的快速發展。
